话题的通信流程和常用命令

ROS2 中的信息传递和节点

在 ROS2 操作系统中，一共有四种通信类型，分别是话题、服务、动作和参数。他们的工作模式和特点如表 1所示：

表1 ROS2中的通信类型

通信类型	模式	特点	应用场景
话题（Topic）	发布/订阅	实时性强、异步	传感器数据、控制指令
服务（Service）	请求/响应	同步、阻塞	配置、控制请求
动作（Action）	请求/反馈/结果	支持取消、持续反馈	导航、操作控制
参数（Parameter）	读写参数	配置型，非流式	节点行为调整

节点（Node） 是 ROS2 通信图中的基本参与者。每个节点通过客户端库（如 rclcpp）与其他节点进行通信。节点可以运行在同一进程中，也可以分布在不同进程或不同计算机上。

在实际系统中，一个节点通常会同时包含话题、服务、动作和参数等多种通信接口，用于完成特定的功能任务。节点之间的连接由 ROS2 的分布式发现机制自动完成，无需手动配置网络连接。

ROS2 中的话题工作原理

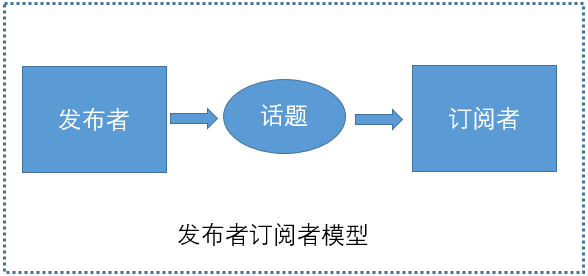

图 1 展示了话题的工作原理，图中发布者向话题发布数据，订阅者通过订阅话题得到数据，从而完成数据的传输。在使用 ROS2 编程时，我们会觉得“话题”很像一个“特殊变量”，但是话题本身并不保存任何数据，它更像是一个命名的通信通道。我们可以把它想象成一个广播频道，每个话题都必须绑定一个特定的消息类型，这是一种数据结构，定义了这个话题中可以传输哪些数据。例如： /chatter 话题使用的是 std_msgs/msg/String 类型（ROS 系统自定义的数据类型），只包含一个字符串字段；/cmd_vel 话题使用的是 geometry_msgs/msg/Twist 类型，包含线速度和角速度两个向量。

图 1: ROS 2 话题的工作流程

图2 展示了 ROS 2 中“功能包（Package）”与“节点（Node）”之间的基本组织结构，以及发布者（Publisher）与订阅者（Subscriber）之间的通信关系。

工作空间中的功能包图 2 的左上部分表示：在一个 ROS 2 工作空间中，通常会有多个功能包（Package），比如用 C++ 编写的功能包1，或用 Python 编写的 功能包2。功能包是 ROS 2 的基本组织单元，每个功能包可以包含多个节点、消息、服务、自定义接口等资源。
功能包包含多个节点右上部分说明：一个功能包中可以包含多个节点（例如 节点1 到 节点2）。这些节点可以独立运行，也可以协同工作。节点是 ROS 中的最小运行单元，用于执行某个具体的功能，比如采集传感器数据、控制电机等。
节点内部通信（一个功能包内）左下角图示中，发布者和订阅者节点在同一个功能包内。这种情况下，它们之间的通信逻辑可以直接构建在同一个程序结构中，例如一个 Python 脚本中同时定义发布者和订阅者。
节点跨功能包通信右下角发布者和订阅者也可以分属不同的功能包。这是 ROS 2 系统的强大特性之一——只要它们订阅和发布的是同一个“话题”，通信就能正常进行，彼此的代码互不依赖。这种结构更利于模块化设计、功能复用和团队协作开发。

图 2: ROS2 功能包与节点之间的关系

话题的常用命令

在 ROS 2 中，话题（Topic）是节点之间进行发布/订阅通信的主要机制。为了方便调试和开发，ROS 2 提供了一组常用的命令行工具来操作和查看话题。这些命令都以 ros2 topic 开头，下面是常用的相关命令：

命令	作用说明
`ros2 topic list`	列出当前系统中所有可用的话题
`ros2 topic info <话题名>`	查看某个话题的详细信息（如消息类型、发布者、订阅者等）
`ros2 topic echo <话题名>`	持续打印某个话题的消息内容（即查看发布的数据）
`ros2 topic hz <话题名>`	查看话题的发布频率（Hz）
`ros2 topic type <话题名>`	显示话题对应的消息类型
`ros2 topic pub <话题名> <类型> <数据>`	手动发布一条消息到某个话题上（用于调试或测试）
`ros2 topic bw <话题名>`	查看某话题的数据带宽使用情况
`ros2 topic delay <话题名>`	检查消息从发布到订阅的延迟（需要时钟同步）

示例讲解

查看所有话题

ros2 topic list
查看 /chatter 话题的消息类型

ros2 topic type /chatter
查看话题的实时数据

ros2 topic echo /chatter
发布一条字符串消息

ros2 topic pub /chatter std_msgs/msg/String '{data: "Hello ROS 2!"}'
查看发布频率

ros2 topic hz /chatter
