启动文件中的替代变量​

启动文件用于启动节点、服务和执行进程。这些操作可能带有参数，这些参数会影响它们的行为。替代变量可用于参数中，在描述可重用启动文件时提供了很大的灵活性。替代变量是在启动文件执行期间才生效的变量，可用于获取特定信息，例如启动配置、环境变量，或运行任意 Python 表达式。本节展示了 ROS2 启动文件中替代变量的使用示例。

创建并设置功能包​

首先，创建一个名为 launch_tutorial， 构建类型为 ament_python 的功能包：

ros2 pkg create --build-type ament_python --license Apache-2.0 launch_tutorial

在该功能包中，创建一个名为 launch 的目录：

mkdir launch_tutorial/launch

最后，确保安装启动文件，在功能包的 setup.py 文件中添加以下内容：

import os
from glob import glob
from setuptools import find_packages, setup

package_name = 'launch_tutorial'

setup(
    # 其他参数 ...
    data_files=[
        # ... 其他数据文件
        # 包含所有启动文件。
        (os.path.join('share', package_name, 'launch'), glob('launch/*'))
    ]
)

编写父启动文件​

接下来，创建一个父启动文件，该文件将调用并传递参数给另一个启动文件。启动文件可以使用 YAML、XML 或 Python 语言编写，这里以 python 为例。

在 launch_tutorial 功能包的 launch 文件夹中创建 example_main_launch.py 文件，并编写如下代码：

from launch import LaunchDescription
from launch.actions import IncludeLaunchDescription
from launch.launch_description_sources import PythonLaunchDescriptionSource
from launch.substitutions import PathJoinSubstitution, TextSubstitution
from launch_ros.substitutions import FindPackageShare


def generate_launch_description():
    colors = {
        'background_r': '200'
    }

    return LaunchDescription([
        IncludeLaunchDescription(
            PythonLaunchDescriptionSource([
                PathJoinSubstitution([
                    FindPackageShare('launch_tutorial'),
                    'launch',
                    'example_substitutions_launch.py'
                ])
            ]),
            launch_arguments={
                'turtlesim_ns': 'turtlesim2',
                'use_provided_red': 'True',
                'new_background_r': TextSubstitution(text=str(colors['background_r']))
            }.items()
        )
    ])

LaunchDescription 是 launch 模块中的一个类，用于定义启动文件的顶层结构。它是一个容器，可以包含多个启动动作（如节点启动、参数设置等）。启动文件的主要目的是描述如何启动和配置一个 ROS 2 系统，LaunchDescription 就是这个描述的载体。

IncludeLaunchDescription 是 launch.actions 模块中的一个类，用于在当前启动文件中包含另一个启动文件。它允许你将复杂的启动配置分解为多个较小的启动文件，并在主启动文件中动态加载它们。通过这种方式，可以实现启动文件的模块化和重用。

PythonLaunchDescriptionSource 是 launch.launch_description_sources 模块中的一个类，用于指定被包含的启动文件的来源。它用于加载 Python 格式的启动文件。这个类的作用是告诉 IncludeLaunchDescription 如何找到和加载被包含的启动文件。

PathJoinSubstitution 和 TextSubstitution 是 launch.substitutions 模块中的两个类，用于在启动文件中动态生成路径和文本内容。

FindPackageShare 是 launch_ros.substitutions 模块中的一个类，用于查找 ROS 2 功能包的路径。它可以帮助你在启动文件中动态获取功能包的路径，而不需要硬编码路径。这使得启动文件更加灵活和可移植。

首先，FindPackageShare 查找 launch_tutorial 功能包的路径。然后使用 PathJoinSubstitution 替代变量将该功能包路径与 example_substitutions_launch.py 文件名连接起来。

PathJoinSubstitution([
    FindPackageShare('launch_tutorial'),
    'launch',
    'example_substitutions_launch.py'
])

launch_arguments 字典包含 turtlesim_ns 和 use_provided_red 参数，这些参数传递给 IncludeLaunchDescription 动作。TextSubstitution 替代变量用于定义 new_background_r 参数，其值为 colors 字典中 background_r 的值。

launch_arguments={
    'turtlesim_ns': 'turtlesim2',
    'use_provided_red': 'True',
    'new_background_r': TextSubstitution(text=str(colors['background_r']))
}.items()

子启动文件示例​

现在，在同一个文件夹 launch 中创建启动文件 example_substitutions_launch.py ，该文件属于子启动文件，并插入以下代码：

from launch import LaunchDescription
from launch.actions import DeclareLaunchArgument, ExecuteProcess, TimerAction
from launch.conditions import IfCondition
from launch.substitutions import LaunchConfiguration, PythonExpression
from launch_ros.actions import Node


def generate_launch_description():
    turtlesim_ns = LaunchConfiguration('turtlesim_ns')
    use_provided_red = LaunchConfiguration('use_provided_red')
    new_background_r = LaunchConfiguration('new_background_r')

    turtlesim_ns_launch_arg = DeclareLaunchArgument(
        'turtlesim_ns',
        default_value='turtlesim1'
    )
    use_provided_red_launch_arg = DeclareLaunchArgument(
        'use_provided_red',
        default_value='False'
    )
    new_background_r_launch_arg = DeclareLaunchArgument(
        'new_background_r',
        default_value='200'
    )

    turtlesim_node = Node(
        package='turtlesim',
        namespace=turtlesim_ns,
        executable='turtlesim_node',
        name='sim'
    )
    spawn_turtle = ExecuteProcess(
        cmd=[[
            'ros2 service call ',
            turtlesim_ns,
            '/spawn ',
            'turtlesim/srv/Spawn ',
            '"{x: 2, y: 2, theta: 0.2}"'
        ]],
        shell=True
    )
    change_background_r = ExecuteProcess(
        cmd=[[
            'ros2 param set ',
            turtlesim_ns,
            '/sim background_r ',
            '120'
        ]],
        shell=True
    )
    change_background_r_conditioned = ExecuteProcess(
        condition=IfCondition(
            PythonExpression([
                new_background_r,
                ' == 200',
                ' and ',
                use_provided_red
            ])
        ),
        cmd=[[
            'ros2 param set ',
            turtlesim_ns,
            '/sim background_r ',
            new_background_r
        ]],
        shell=True
    )

    return LaunchDescription([
        turtlesim_ns_launch_arg,
        use_provided_red_launch_arg,
        new_background_r_launch_arg,
        turtlesim_node,
        spawn_turtle,
        change_background_r,
        TimerAction(
            period=2.0,
            actions=[change_background_r_conditioned],
        )
    ])

正如前面介绍的，启动文件的主要目的是描述如何启动和配置一个 ROS2 系统，下面简单说明不同的模块的作用：

1 LaunchDescription

  • 定义启动文件的顶层结构
  • 包含多个启动动作，如节点启动、参数设置、条件判断等

2 launch.actions

模块中包含多种启动动作类，这些类用于定义启动文件中的具体操作

  • 2.1 DeclareLaunchArgument:

    • 用于声明一个启动参数。
    • 启动参数可以在启动文件中被引用，并且可以在运行时通过命令行或环境变量进行设置。
    • 例如，声明一个启动参数 turtlesim_ns，默认值为 turtlesim1。
    DeclareLaunchArgument(
        'turtlesim_ns',
        default_value='turtlesim1'
    )

  • 2.2 ExecuteProcess:

    • 用于执行一个外部进程
    • 可以指定要执行的命令及其参数
    • 例如，调用 turtlesim 的 spawn 服务来生成一个新的海龟
    ExecuteProcess(
        cmd=[
            'ros2 service call',
            turtlesim_ns,
            '/spawn',
            'turtlesim/srv/Spawn',
            '"{x: 2, y: 2, theta: 0.2}"'
        ],
        shell=True
    )

  • 2.3 TimerAction:

    • 用于在指定的时间间隔后执行某个动作
    • 可以指定一个延迟时间（以秒为单位）和要执行的动作
    • 例如，2秒后改变背景颜色
    TimerAction(
        period=2.0,
        actions=[change_background_r_conditioned],
    )

3 launch.conditions

模块中包含条件判断类，这些类用于在启动文件中实现不同条件下命令如何执行

  • 3.1 IfCondition:

    • 用于根据条件判断是否执行某个动作。
    • 可以传入一个布尔表达式，只有当表达式为 True 时，才会执行指定的动作。
    • 例如，只有当 use_provided_red 为 True 且 new_background_r 等于 200 时，才改变背景颜色。
    IfCondition(
        PythonExpression([
            new_background_r,
            ' == 200',
            ' and ',
            use_provided_red
        ])
    )

4 launch.substitutions 模块中包含替代变量类，这些类用于在启动文件中动态生成设定的值

  • 4.1 LaunchConfiguration：

    • 用于引用启动参数的值。
    • 可以在启动文件中动态获取启动参数的值。
    • 例如，获取 turtlesim_ns 启动参数的值。
    turtlesim_ns = LaunchConfiguration('turtlesim_ns')

  • 4.2 PythonExpression：

    • 用于计算 Python 表达式。
    • 可以在启动文件中动态计算复杂的表达式。
    • 例如，计算 new_background_r == 200 and use_provided_red。
    PythonExpression([
        new_background_r,
        ' == 200',
        ' and ',
        use_provided_red
    ])

launch_ros.actions 模块中包含与 ROS 2 相关的启动动作类，这些类用于定义 ROS 2 节点的启动配置。

  • Node：

    • 用于定义一个 ROS 2 节点的启动配置。
    • 可以指定节点的包名、可执行文件名、节点名称、命名空间等。
    • 例如，启动一个 turtlesim_node 节点。
    Node(
        package='turtlesim',
        namespace=turtlesim_ns,
        executable='turtlesim_node',
        name='sim'
    )

构建功能包并修改参数​

在工作空间的根目录构建功能包：

colcon build

构建完成后加载工作空间(source install/setup.bash )。使用 ros2 launch 命令启动父文件：

ros2 launch launch_tutorial example_main_launch.py

这将执行以下操作：

  • 启动一个背景为蓝色的 turtlesim 节点
  • 生成第二个海龟
  • 将颜色更改为紫色
  • 如果提供的 background_r 参数为 200 且 use_provided_red 参数为 True，则在两秒后将颜色更改为粉色

修改启动参数

如果想更改提供的启动参数，可以在 example_main_launch.py 中的 launch_arguments 字典中更新，或者使用首选参数启动 example_substitutions_launch.py。要查看可以传递给启动文件的参数及其默认值，运行以下命令：

ros2 launch launch_tutorial example_substitutions_launch.py --show-args

这将显示可以传递给启动文件的参数及其默认值。

参数（以 <name>:=<value> 的形式传递参数）：

  • 'turtlesim_ns'：
    • 未提供描述
    • （默认值：'turtlesim1'）
  • 'use_provided_red'：
    • 未提供描述
    • （默认值：'False'）
  • 'new_background_r'：
    • 未提供描述
    • （默认值：'200'）

现在，按照以下方式将所需的参数传递给启动文件：

ros2 launch launch_tutorial example_substitutions_launch.py turtlesim_ns:='turtlesim3' use_provided_red:='True' new_background_r:=200

这将执行以下操作，启动一个背景为蓝色的 turtlesim3 节点->生成第二个海龟->颜色更改为紫色->两秒后将颜色更改为粉色。

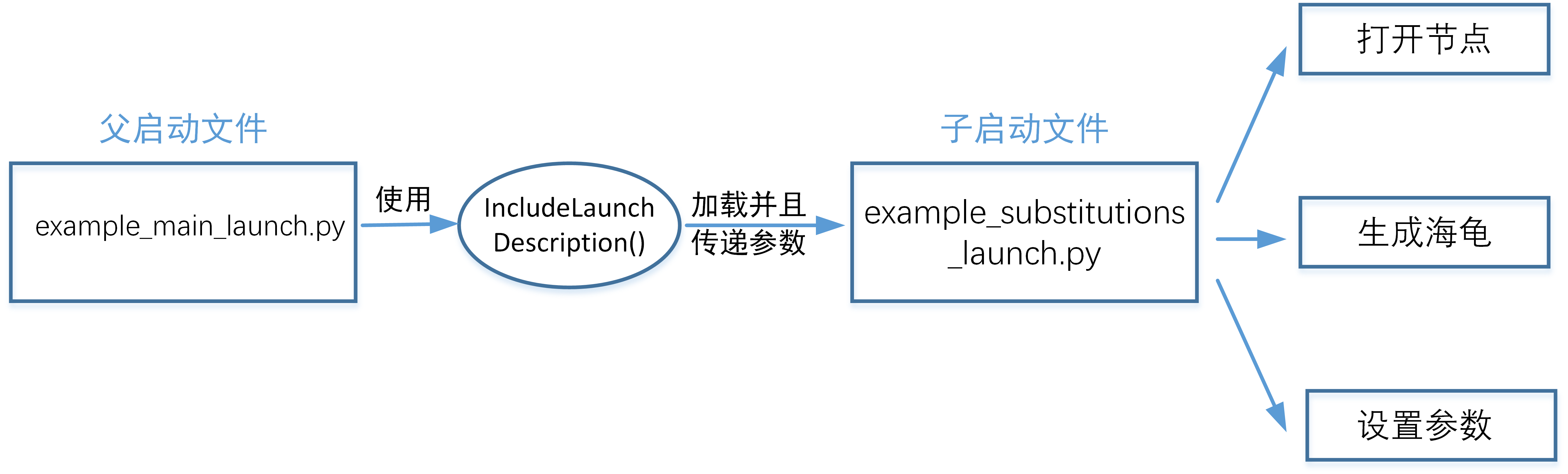

启动文件的流程图

图 1: 启动文件的流程图

结合图 1，我们可以重新梳理本章中启动文件的工作原理。父启动文件 example_main_launch.py 通过 IncludeLaunchDescription() 等指令加载了子启动文件 example_substitutions_launch.py，并在加载的同时向子启动文件传递相关参数。子启动文件则负责具体的任务，例如启动节点、生成海龟模型以及配置参数等。

采用多级启动文件结构的优势在于：父启动文件可以集中管理多个复杂模块，从而简化系统整体的启动与配置；同时，每个子启动文件依然可以独立运行，增强了系统的灵活性与可维护性。

总结​

本教程展示了如何在启动文件中使用替代变量，并学习了如何创建可重用的启动文件。启动文件可以使用 XML、YAML 或 Python 编写，可以启动和停止不同的节点，以及触发和响应各种事件。launch 文件对于 ROS2 初学者来说有些复杂，尤其是 Python 语法、参数加载、替换变量这些概念叠加在一起容易让人困惑。初学者可以从简单的 launch 文件开始，逐步引入多个节点，参数文件、替换变量等概念。
